Что обозначают буквы и цифры в маркировке шестеренных насосов

Нанесенная на корпус шестеренных насосов маркировка указывает на особенности конструкции, рабочие характеристики и модификацию конкретного устройства. Её понимание имеет значение для правильного подбора запасных частей и гарантии эффективной эксплуатации агрегата в составе гидросистемы трактора.

Как понять маркировку насоса НШ

Маркировка начинается с аббревиатуры “НШ”, сигнализирующей на его тип – насос шестеренный. Далее следует числовое значение, обозначающее рабочий объем в кубических сантиметрах на один оборот вала. К примеру, шестеренный насос НШ 10” означает 10 см³/об.

Затем следует цифра, разделенная дефисом, обозначающая модификацию механизма. Она отражает внесенные в конструкцию изменения, связанные с усовершенствованиями или адаптацией под специфические условия эксплуатации.

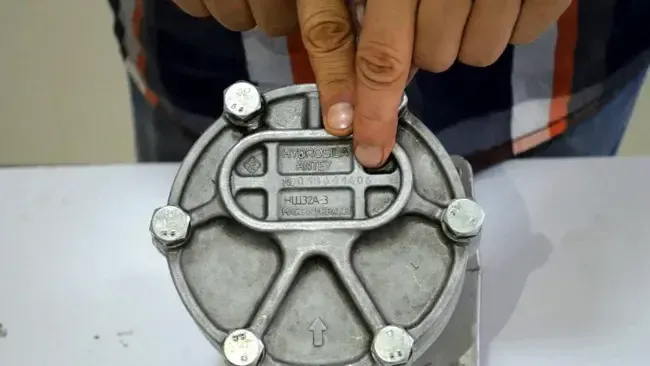

Расшифровка букв в маркировке насоса НШ

Они несут основную информацию об особенностях, а их расшифровка имеет важна для правильной идентификации модели агрегата и обеспечения его корректной эксплуатации в составе гидравлической системы трактора.

1. Наиболее распространенное – “У”, указывающее на то, что устройство унифицированное. Такая конструкция обеспечивает взаимозаменяемость деталей и совместимость с другими элементами узла.
2. Буква “Л” означает, что насос оснащен валом левого вращения. Это отличается от стандартного правого и может потребоваться, например, при его использовании в реверсивных гидроприводах.
3. “Д” свидетельствует о двухпоточной конструкции механизма, способной обеспечивать подачу рабочей жидкости по двум независимым каналам. Такое исполнение применяется в гидравлических системах с раздельными контурами или для питания нескольких потребителей.
4. “К” сигнализирует на оснащение дополнительным клапаном для регулирования давления или расхода жидкости. Данная особенность позволяет точнее контролировать параметры гидропривода трактора.

Помимо буквенных обозначений присутствуют и дополнительные, указывающие на исполнения, предназначенные для эксплуатации в особых условиях или под воздействием специфических факторов.

1. Одним из распространенных обозначений является буква “Г”, означающая, что насос герметизирован. Он отличается повышенной герметичностью, обеспечивающей предотвращение утечек жидкости даже при длительной эксплуатации. Такие механизмы часто используются в гидросистемах, работающих в условиях повышенной влажности.
2. “В” указывает на взрывозащищённость устройства. Такие НШ обеспечивают взрывобезопасность при работе в опасных средах, содержащих газы или пары. Данное исполнение важно для безопасности эксплуатации гидросистем в горнодобывающей промышленности, на нефтегазовых месторождениях.
3. “М” свидетельствует, что конструкция модернизирована – в неё внесены усовершенствования и изменения, направленные на повышение надежности.

Помимо отдельных символов, встречаются и цифровые значения, указывающие на конкретные параметры и характеристики: максимальное рабочее давление, номинальная частота вращения вала трактора или прочие эксплуатационные показатели.

Примеры расшифровки маркировки шестеренных насосов

Начнем с простого примера – НШ-10У-3. Про “НШ” вы уже в курсе, а, вот, число “10” обозначает рабочий объем в 10 кубических сантиметров на оборот вала. Буква “У” свидетельствует об унифицированной конструкции, соответствующей стандартам. Последняя цифра “3” является обозначением модификации.

Более сложный пример – НШ 32УК-Л. Здесь “32” обозначает объем 32 см³/об. “УК” сигнализируют, что это унифицированный механизм комбинированного типа, оснащенный дополнительным клапаном. Буква “Л” свидетельствует о том, что вал насоса имеет левое вращение, отличное от стандартного правого.

Обратим внимание на маркировку НШ-50Д. В ней “Д” указывает на двухпоточный насос трактора, способный подавать рабочую жидкость по двум независимым каналам.

В маркировке НШ 10УГ-3 можно выделить следующие элементы: “10” – объем, “УГ” – унифицированный и герметизированный агрегат повышенной герметичности. Цифра 3 вновь обозначает модификацию модели.

Зачастую присутствуют и числовые значения конкретных параметров. К примеру, НШ 32УК-3-25-1500 может быть расшифровано следующим образом:

Приведенные примеры наглядно демонстрируют, как различные сочетания букв и цифр в маркировке шестеренных насосов несут конкретную информацию о типе, параметрах и исполнении агрегата.
