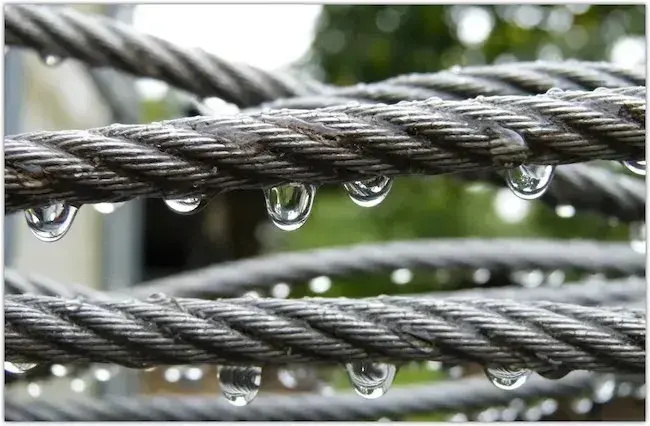

Роль сталевого дроту в сучасних проектах

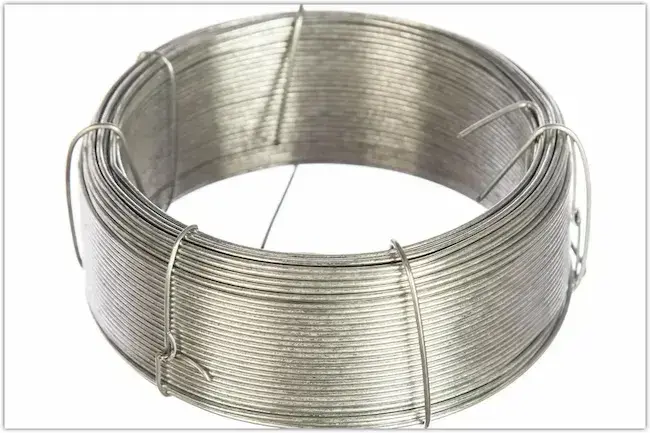

Технічні характеристики дроту

Сталевий дріт — базовий матеріал інфраструктурного будівництва. Його використовують при спорудженні мостів, багатоповерхових будівель, тунелів та доріг. Завдяки унікальному поєднанню фізико-механічних властивостей дріт забезпечує надійність та безпеку найскладніших конструкцій.

Виробництво здійснюється методом холодного волочіння крізь філь’єри з поступовим зменшенням поперечного перерізу. Така технологія дозволяє отримати продукт з високою точністю геометричних параметрів. Відхилення діаметра не перевищує ±0,03 мм, що критично важливо для відповідальних конструкцій.

Міцність і довговічність

Міцність дроту вражає. Сучасні високовуглецеві сорти досягають границі міцності 1960-2400 МПа. Це втричі перевищує показники звичайної конструкційної сталі.

Різноманітність марок дозволяє підібрати матеріал під конкретні умови експлуатації. Низьковуглецевий дріт (С1, С2) має границю міцності 340-680 МПа та використовується при необхідності підвищеної пластичності. Середньовуглецевий (С3) демонструє міцність 700-980 МПа та оптимальний баланс міцності та гнучкості. Найміцніші високовуглецеві сорти (С7, С8) з вмістом вуглецю 0,7-0,9% застосовуються у критично навантажених елементах.

Втомна міцність визначає довговічність при циклічних навантаженнях. Цей показник становить 35-45% від статичної границі міцності, що дозволяє використовувати дріт у конструкціях з динамічними навантаженнями. Високоміцний дріт витримує до 2 мільйонів циклів навантаження при напруженні 400-500 МПа.

Корозійна стійкість забезпечується захисними покриттями. Оцинкування найпоширеніше — товщина шару 15-100 мкм гарантує захист на 15-50 років залежно від агресивності середовища. Алюмоцинкове покриття (Galfan) підвищує термін служби на 50-70% порівняно зі стандартним цинкуванням.

Відповідність стандартам

Виробництво та випробування сталевого дроту регламентуються комплексом міжнародних та національних стандартів, що визначають фізико-механічні властивості, допуски на розміри, методологію випробувань та вимоги до маркування готової продукції.

Європейські норми EN 10218 та EN 10264 встановлюють чіткі параметри якості дроту. Класифікація включає показники міцності, відносного подовження, модуля пружності та стійкості до скручування. Особливо жорсткі вимоги висуваються до дроту для попередньо напружених залізобетонних конструкцій — відхилення від номінальних характеристик не повинно перевищувати ±3%.

Американський стандарт ASTM A910 фокусується на експлуатаційних параметрах. Він передбачає випробування на зносостійкість, ударну в’язкість та поведінку при низьких температурах до -60°C. Цей стандарт обов’язковий для інфраструктурних проєктів у сейсмічно активних регіонах.

Методи тестування варіюються залежно від призначення дроту. Стандартний набір включає випробування на розтяг, кручення та перегин. Для дроту, що використовується у відповідальних конструкціях, додатково проводять металографічний аналіз, перевірку на релаксацію напружень та випробування в корозійних середовищах.

Сертифікація продукції здійснюється незалежними лабораторіями. Кожна партія дроту проходить вхідний контроль, що включає аналіз хімічного складу, перевірку геометричних розмірів та випробування механічних властивостей. Лише після повного циклу випробувань видається сертифікат відповідності, який супроводжує продукцію до кінцевого споживача.

Застосування дроту в інфраструктурі

Інфраструктурні рішення неможливі без сталевого дроту. Цей універсальний матеріал інтегровано практично в усі типи капітальних споруд. Міцність і гнучкість забезпечують надійність там, де інші матеріали виявляють недостатню ефективність.

Варіативність застосування вражає. Від тонких струмопровідних жил до масивних канатів для мостових конструкцій — дріт працює всюди. Навантаження розподіляється оптимально завдяки внутрішній структурі матеріалу.

Будівництво мостів

Вантові та підвісні мости — найвидовищніші споруди транспортної інфраструктури. Їхнім несучим елементом виступають канати. Складені з тисяч окремих дротів, вони витримують колосальні навантаження. Типовий головний кабель підвісного мосту містить від 15 до 25 тисяч дротів діаметром 4-5 мм кожен, що забезпечує загальну міцність на розрив до 80-120 тисяч кН.

Технологія компактування канатів забезпечує щільне розташування дротів. Тут застосовують переважно паралельне укладання, коли окремі дроти не перекручуються між собою. Вакуумна інжекція епоксидної смоли забезпечує додатковий антикорозійний захист. Така система ізоляції захищає внутрішні елементи каната протягом 70-100 років експлуатації.

Попередньо напружені залізобетонні конструкції використовують канати з високоміцного дроту. Основна вимога — мінімальна релаксація напружень (не більше 2,5% за 1000 годин). Для цього застосовують дріт, стабілізований при температурі 350-400°C. Діаметр дроту в таких конструкціях зазвичай становить 3-7 мм з границею міцності не менше 1770 МПа.

Монтаж мостових канатів потребує спеціалізованого обладнання. Метод повітряного прядіння передбачає протягування окремих дротів через ключові точки конструкції за допомогою шківної системи. Цей процес дозволяє точно контролювати натяг кожного елемента. Загальний монтажний натяг канатів складає 30-40% від розрахункового руйнівного зусилля.

Дорожні проекти

Бетонні дорожні покриття потребують надійного армування. Дисперсно-армований бетон містить металеву фібру — відрізки сталевого дроту довжиною 30-60 мм. Вміст фібри становить 20-40 кг/м³ бетону, що забезпечує підвищення міцності на згин на 30-50%. Хвилястий профіль дроту-фібри посилює зчеплення з бетонною матрицею.

Протизсувні конструкції на схилах неможливі без дротяних елементів. Георешітки зі сталевого дроту діаметром 2,2-3,0 мм формують гнучкий каркас, який заповнюється ґрунтом або щебенем. Така комбінація створює стабільну масу, здатну витримувати бічні навантаження. Розрахункова міцність укріплених схилів сягає 120-150 кПа.

Сітки подвійного кручення надійно утримують ґрунт. Технологія виготовлення таких сіток передбачає формування шестикутних чарунок розміром 8×10 см. Дріт діаметром 2,7-3,0 мм з антикорозійним покриттям класу A (275 г/м²) забезпечує розрахунковий термін служби 50-75 років. Цей матеріал ефективно працює навіть у сейсмонебезпечних зонах.

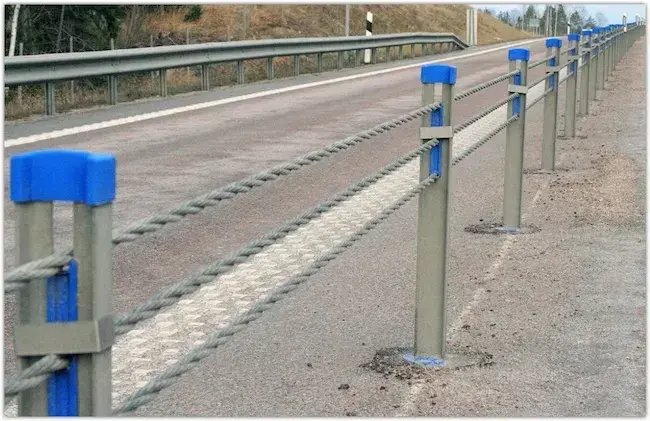

Бар’єрні огородження траси виготовляються з використанням гнутих дротяних елементів. Енергопоглинальні конструкції мають розрахункову динамічну жорсткість 0,4-0,8 кН/м, що дозволяє ефективно гасити енергію удару. Випробування такого типу огороджень включають тести на зіткнення з транспортним засобом масою 900-1500 кг на швидкості 80-110 км/год.

Енергетичні мережі

Лінії електропередач потребують високопровідних та міцних елементів. Тут використовують багатожильні проводи, де сталевий дріт формує центральний силовий сердечник. Оптимальне співвідношення сталевого сердечника до алюмінієвої оболонки становить 1:6-1:8. Таке поєднання забезпечує питому провідність 31-32 МСм/м при границі міцності 310-350 МПа.

Грозозахисні троси виготовляють зі сталевого дроту з підвищеною міцністю. Вони розташовуються у верхній частині опор ЛЕП. Діаметр дроту в таких тросах складає 2,0-4,0 мм, що забезпечує достатню механічну міцність для витримування кригоутворення товщиною до 20 мм. Перерізи стандартних тросів — 50, 70 та 95 мм².

OPGW-кабелі поєднують функції грозозахисту та передачі даних. Їхня конструкція включає сталеві дроти діаметром 2,5-3,0 мм, що формують захисну оболонку для центрального оптоволоконного модуля. Міцність такого кабеля на розрив досягає 80-120 кН при вазі 450-550 кг/км. Стійкість до короткого замикання забезпечується для струмів до 20 кА протягом 0,5 секунди.

Анкерні та натяжні конструкції опор вимагають особливої міцності. Залежно від класу напруги (35-750 кВ) використовують багатожильні троси зі сталевого дроту діаметром 3,0-5,0 мм. Вони обжимаються спеціальними муфтами, що забезпечують збереження 95-98% від номінальної міцності троса. Випробувальне навантаження таких з’єднань перевищує робоче на 30-40%.
