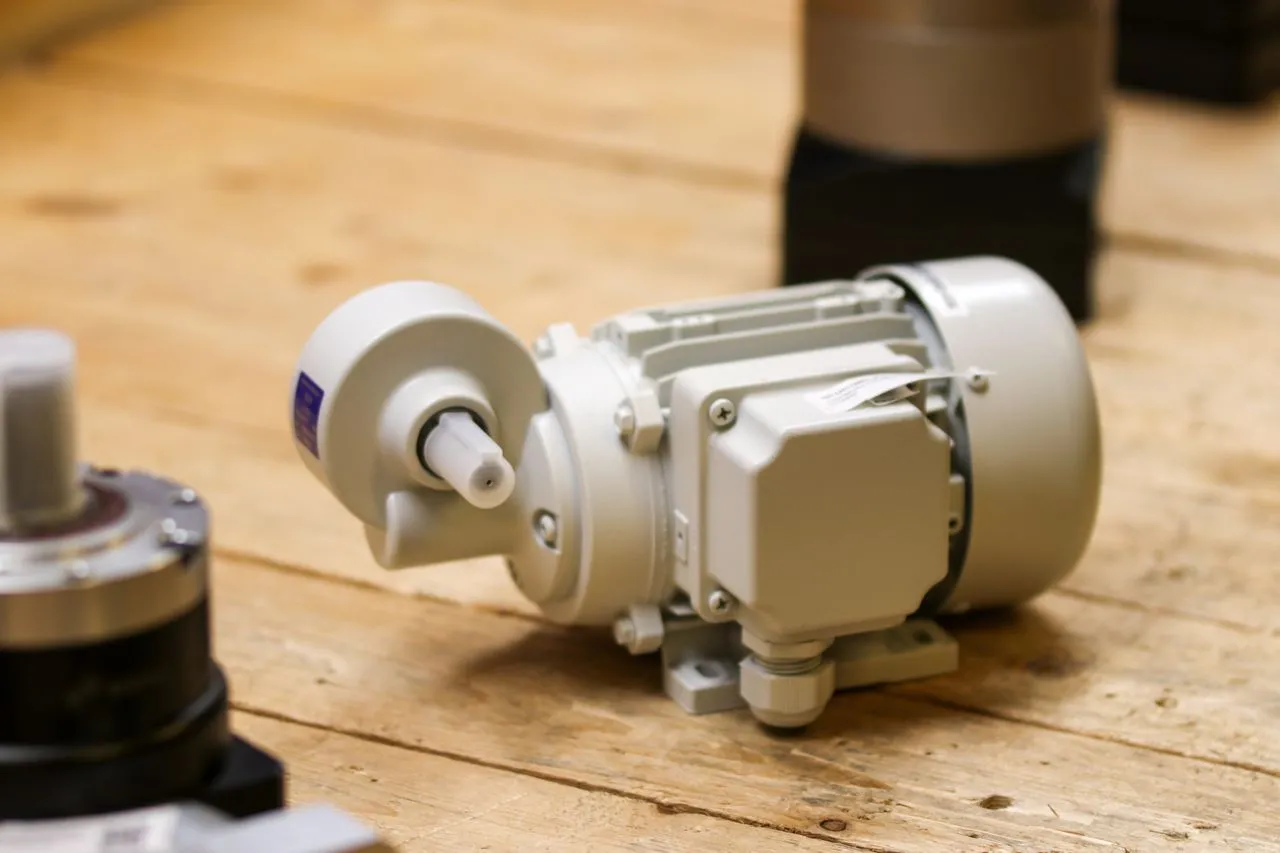

Як визначити передаточне число редуктора: робочі лайфхаки від майстра

Коли на виробництві або в гаражі накривається редуктор, перше питання, яке виникає: «А що сюди взагалі стояло і що купувати на заміну?». Головна пастка тут – помилитися з передатним числом. Візьмете не те значення, і ваш конвеєр або поповзе як равлики, або двигун просто згорить від перевантаження через пару днів.

Передатне число (позначають як i) – це, простими словами, різниця між тим, як швидко крутиться мотор і з якою швидкістю обертається вал на виході. Зрозуміти це значення не так складно, навіть якщо від редуктора залишилася лише замаслена залізяка. Як саме – розповіли в компанії промислових деталей https://prk.com.ua/ спеціально для читачів 24.zp.ua.

4 перевірені способи дізнатися передатне число

На практиці немає потреби влаштовувати складні лабораторні дослідження. Все залежить від того, в якому стані ваш агрегат – цілий він, розібраний чи ще стоїть на верстаті.

Зазвичай майстри користуються такими простими методами:

• Пошукати шильдик. Це найпростіший шлях. На корпусі майже завжди є металева бирка. Шукайте напис i=20, i=40 або позначення Ratio. Якщо табличка не затерта до дірок, це зекономить вам купу часу.
• Метод «маркера і ручних обертів» (якщо шильдика немає, але вали вільно крутяться). Берете маркер, ставите чіткі мітки на вхідному та вихідному валу. Починаєте вручну крутити вхідний вал і рахуєте повні оберти. Наприклад, зробили 40 обертів вхідного вала, а вихідний зробив рівно один – вітаємо, у вас співвідношення 1 до 40.
• Підрахунок зубів на шестернях – спосіб для тих, хто вже розібрав вузол. Рахуєте кількість зубів на великій шестерні (або черв’ячному колесі) і ділите на кількість зубів дрібної шестерні (або витків черв’яка). Якщо на великому колесі 80 зубів, а на черв’яку 2 витки – ділимо 80 на 2 й отримуємо i=40.
• Порахувати через оберти двигуна. Якщо знаєте швидкість мотора (наприклад, 1400 об/хв за паспортом), а на виході тахометром або на око заміряли близько 35 об/хв. Ділимо 1400 на 35 і виходимо на ті ж 40.

Найкраще – це завжди перевірити себе двома способами одразу, щоб через прикру помилку не замовляти деталь повторно.

На що звернути увагу при виборі нової деталі

Буває так, що табличка показує один параметр, а за фактом привід працює зовсім інакше через саморобні перероблювання попередніх господарів. Наприклад, надійні редуктори 1 до 40 від П.Р.К. завжди чітко відповідають маркуванню, але якщо до вас у системі хтось змінив шківи чи шестерні, заводські цифри можуть збити з пантелику.

Тому перед замовленням нового агрегату обов’язково перевірте кілька нюансів:

• Співвісність та посадкові місця. Передатне число може бути ідеальним, але якщо діаметр вала чи фланець PAM не підійдуть, доведеться бігати до токаря.
• Напрямок обертання: деякі типи передач можуть змінювати напрямок руху вихідного вала.
• Реальне навантаження: якщо ви ставите заміну, переконайтеся, що новий редуктор витримає пускові ривки вашого обладнання.

Якщо підійти до замірів спокійно і без поспіху, підбір редуктора перетворюється на просту задачу на 10 хвилин. Головне точно знати свої параметри й купувати перевірене залізо.
